Voraussetzungen
Für den korrekte Betrieb muss auf dem Fanvil i53W mindestens Firmware-Version 2.12.34 installiert sein.
Download Firmware-Version 2.12.34 (ZIP vor der Installation entpacken):
i53w-fanvil-release-4908-2.12.34-krnvlT2023-05-08-12.13.39Herunterladen
Direkt IP Anruf und H264 in Fanvil i53W aktivieren
Rufen Sie die Fanvil Weboberfläche auf und loggen sich ein.

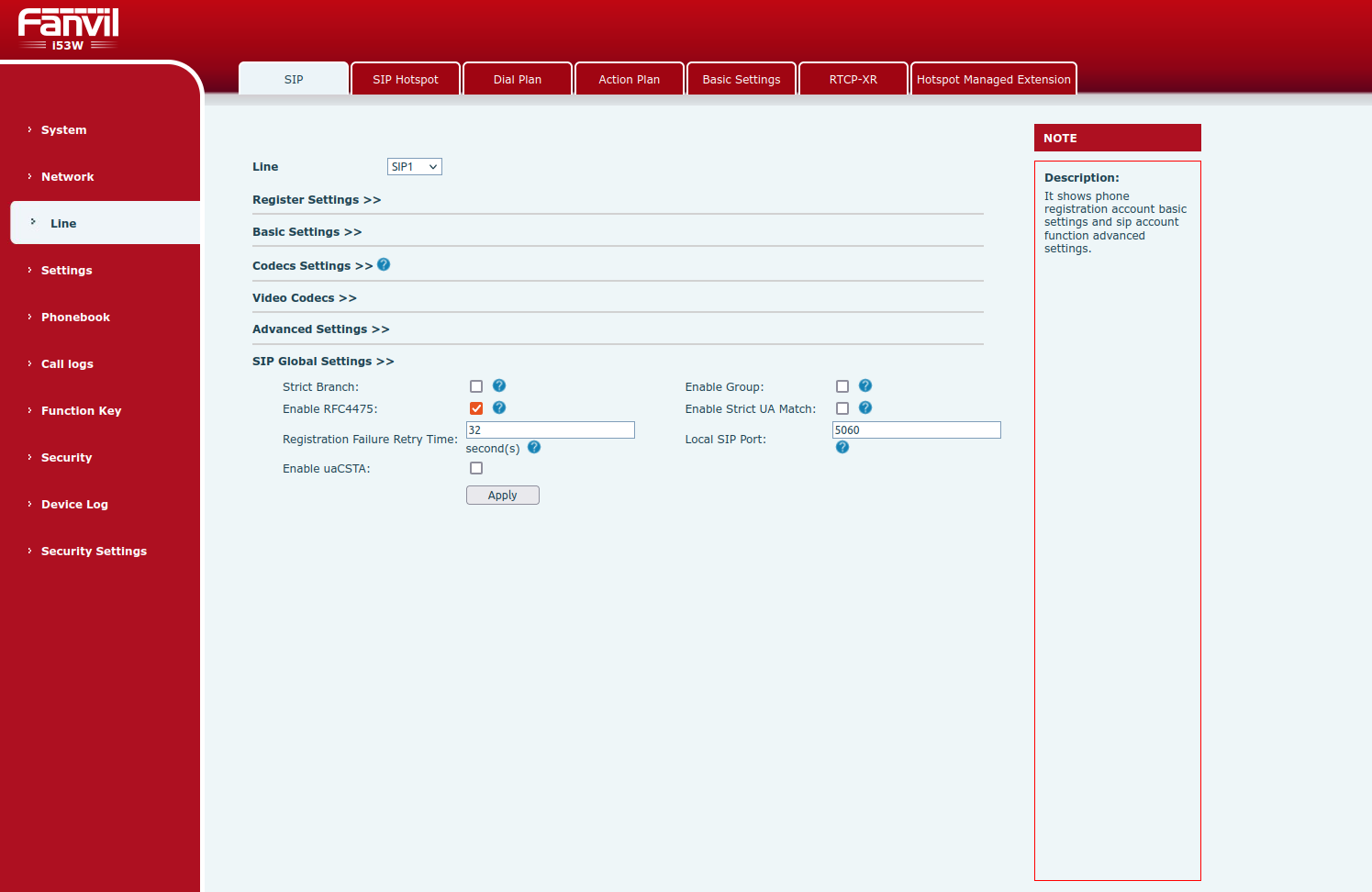

Anschließend gehen Sie auf Line > SIP > SIP Global Settings und deaktivieren die Option Enable Strict UA Match (Haken entfernen) und drücken auf Apply.

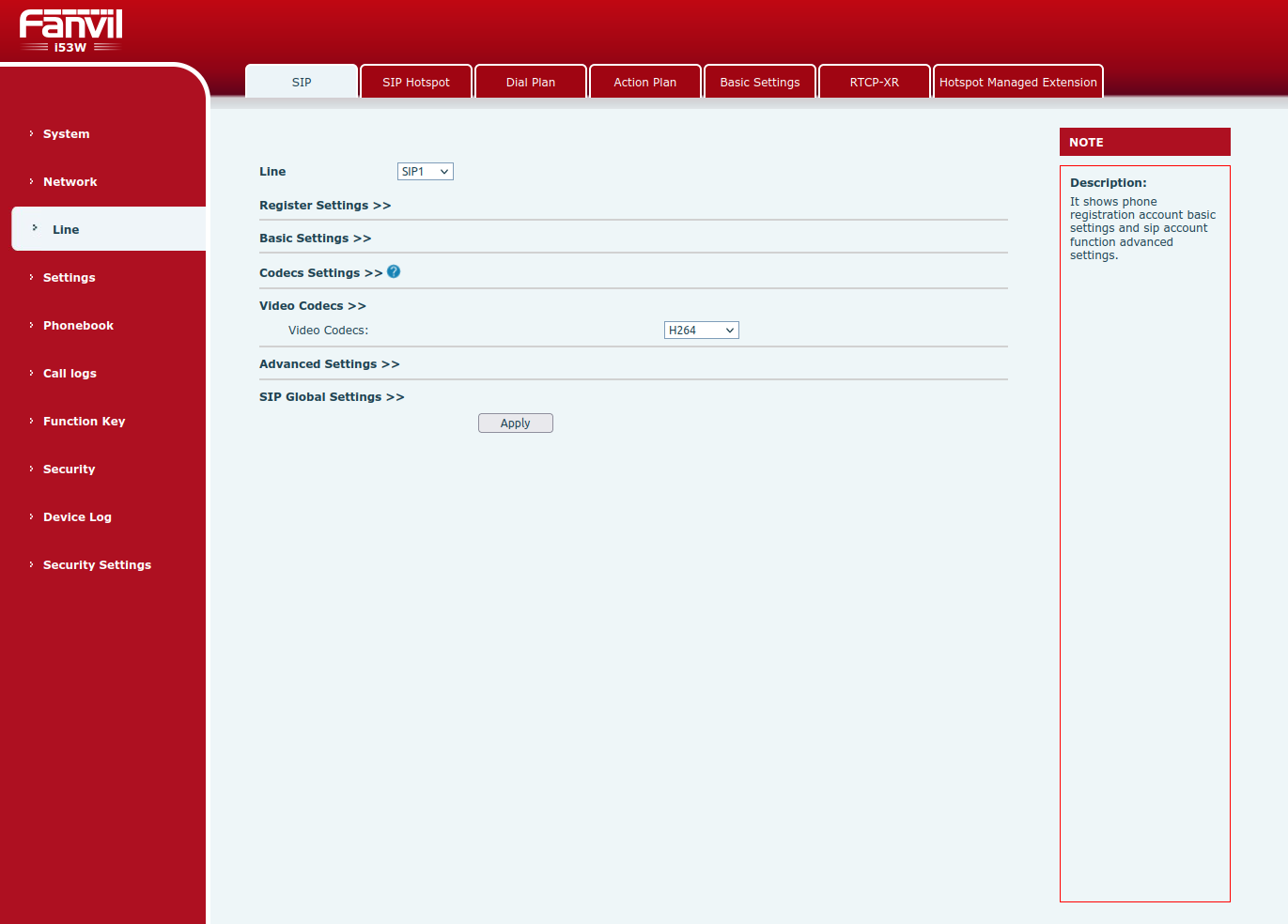

Danach noch unter Line > SIP > Video Codecs den H264 Codec auswählen und durch Apply bestätigen.

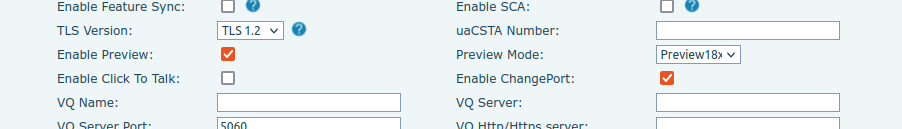

Unter Line > Advanced Settings sollte Enable Preview aktiviert sein und Preview Mode auf Preview18x eingestellt sein.
Early-Media in ESENTA Sias aktivieren

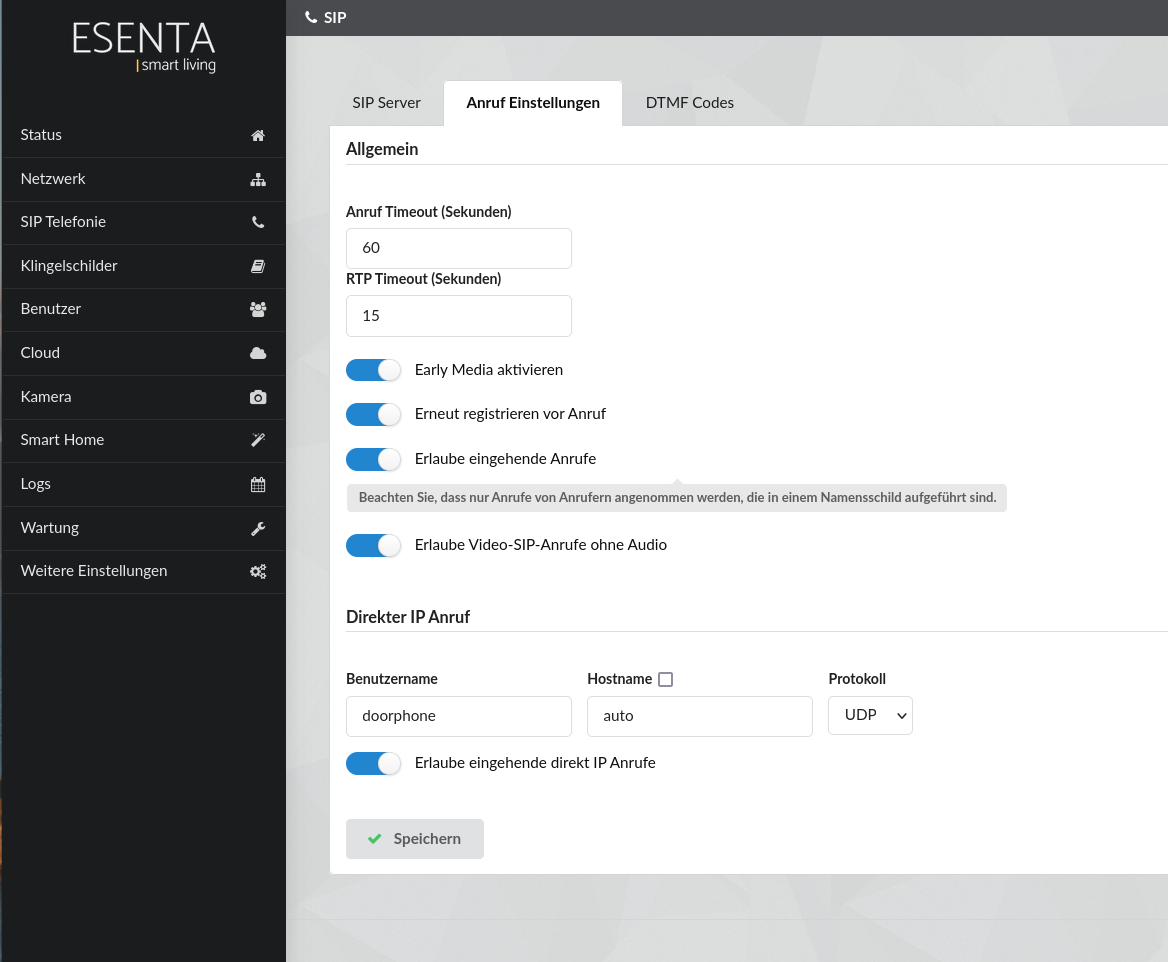

Unter SIP-Telefonie > Anruf Einstellungen aktivieren Sie Early Media aktivieren. Den Hostname unter Direct IP Anrufe bitte auf auto belassen und als Protokoll UDP auswählen.
Klingeltaste in ESENTA Sias anlegen

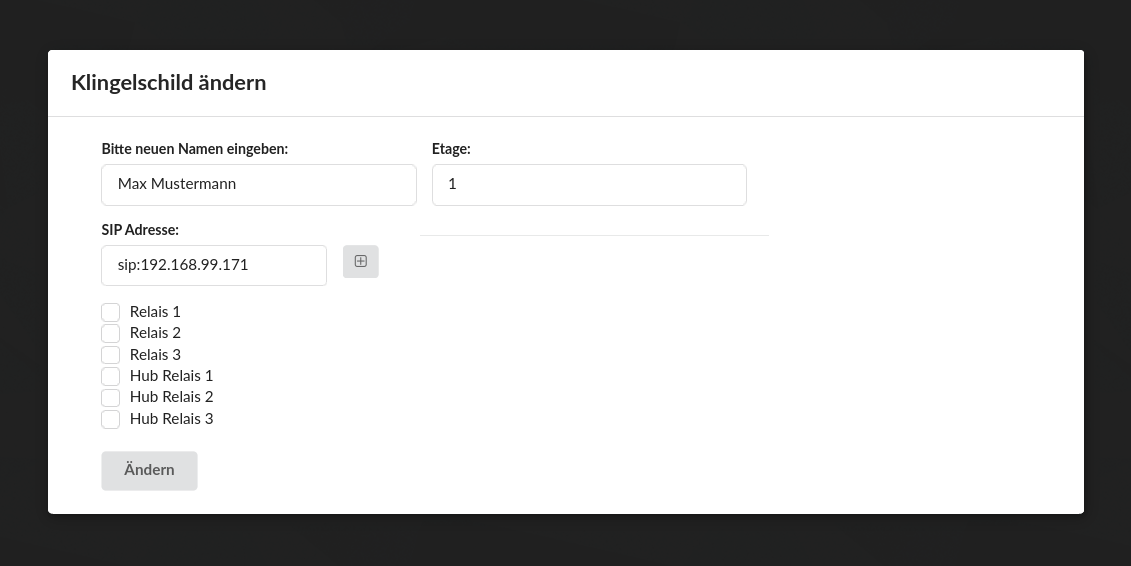

In der ESENTA Sias Weboberfläche unter Klingelschilder kann nun ein Klingelschild mit einem Rufziel in der Form sip:[IP von Fanvil i53W] hinterlegt werden:
Bei Betätigen der Klingeltaste auf dem Display von ESENTA Sias sollte das i53W nun klingeln und das Videobild anzeigen.
Video-Taste auf i53W belegen

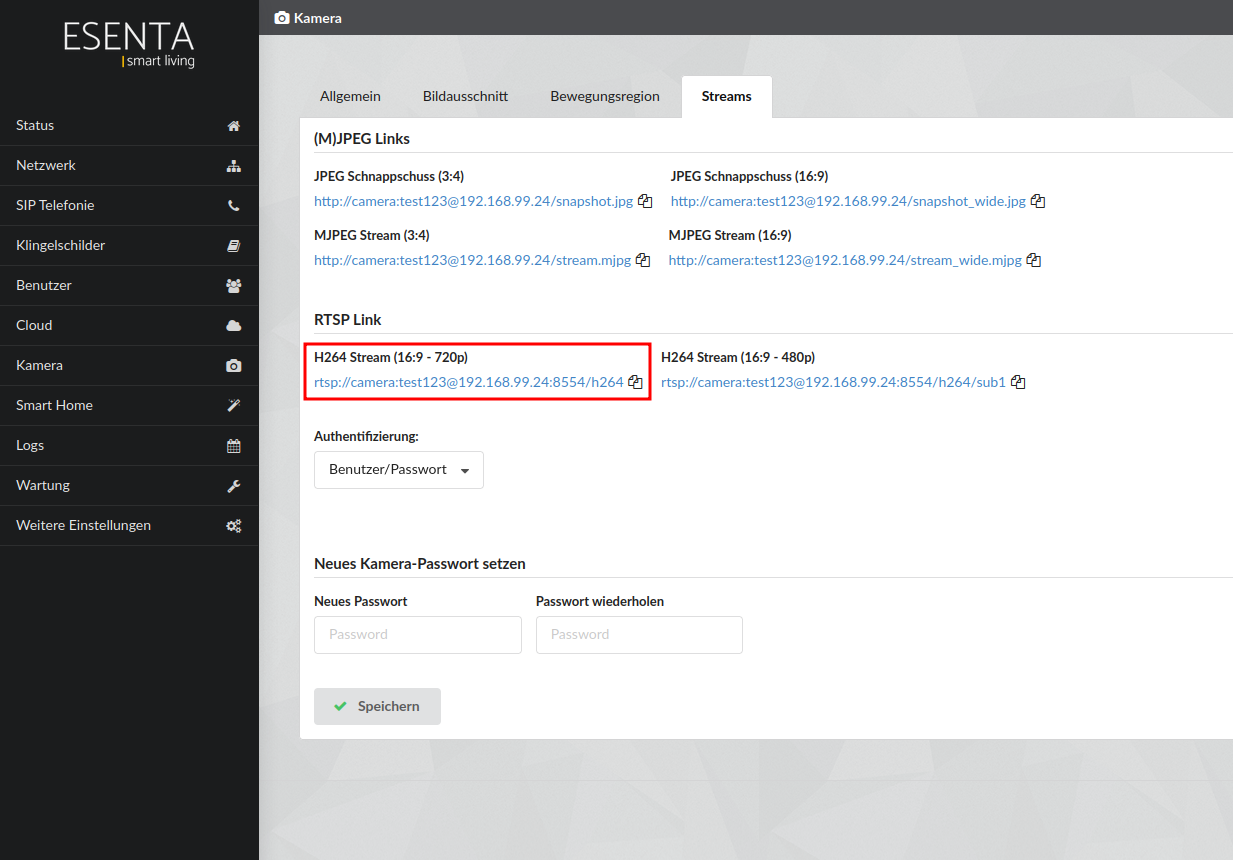

Zuerst den H264 RTSP-Stream auf der Unterseite Kamera > Streams in der Sias Weboberfläche in die Zwischenablage kopieren:
Falls sich ESENTA Sias und das Fanvil i53W in unterschiedlichen Subnetzen befinden, muss der „Rtsp Client Work Mode“ im Fanvil i53W aktiviert werden.

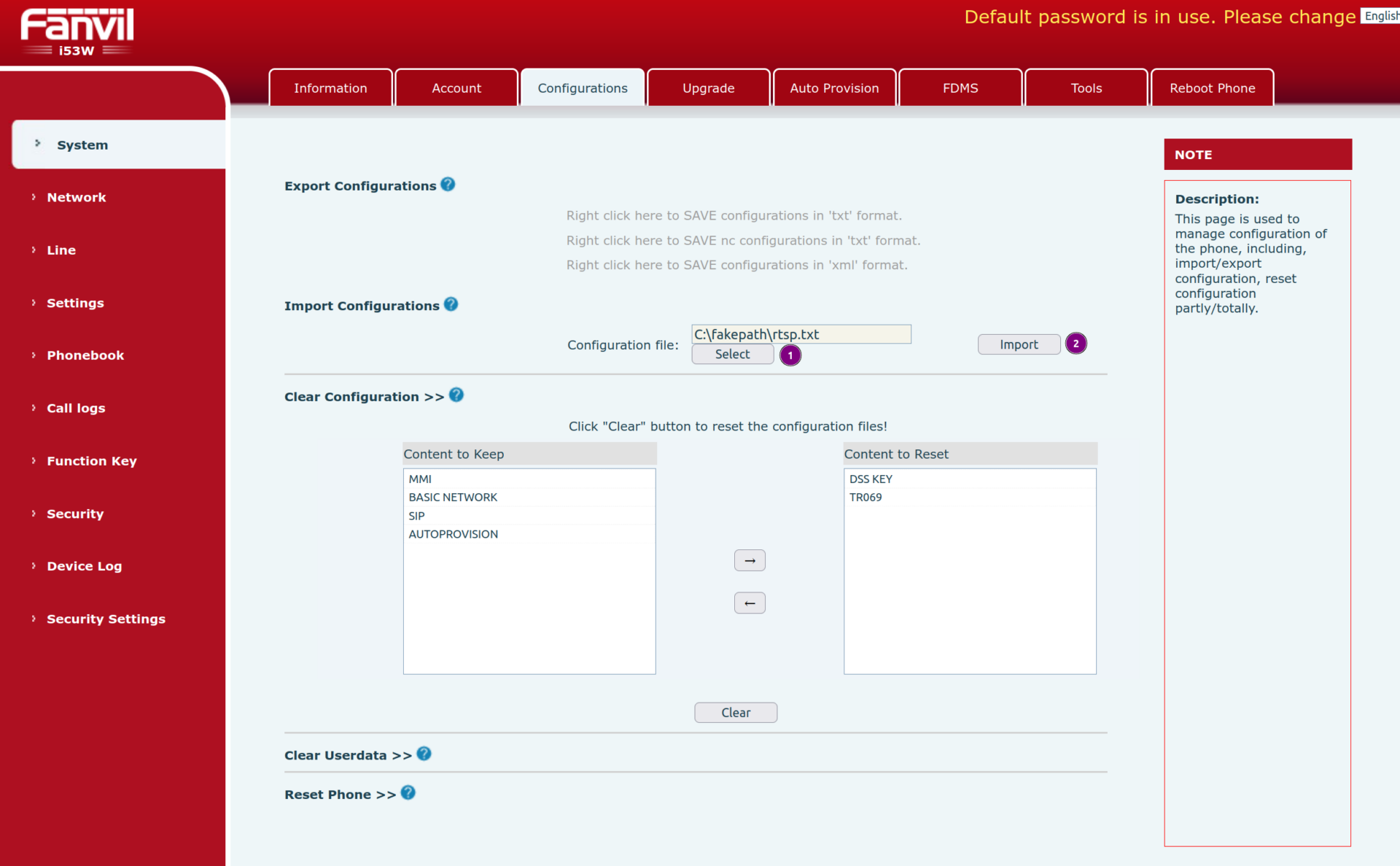

Dazu die Seite System > Configurations aufrufen
rtsp.txtKonfigurationsdatei herunterladen
- Die rtsp.txt über obigen Link auf dem Computer speichern und in der Weboberfläche über Select auswählen
- Import betätigen

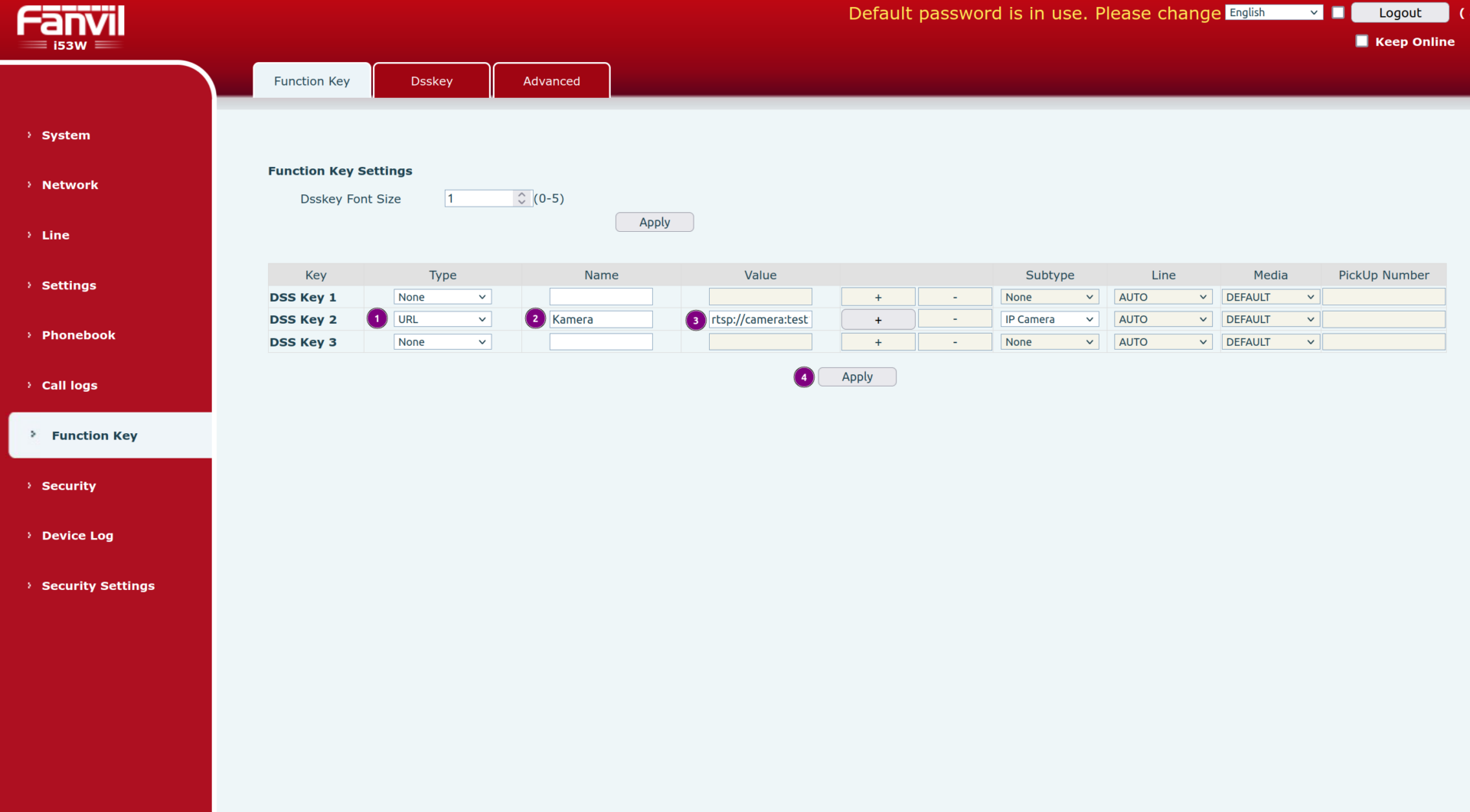

Nun in der Fanvil-Weboberfläche die Unterseite Function Key aufrufen und folgende Schritte durchführen:
- Für DSS Key 2 als Type URL auswählen
- Einen Namen festlegen z.b. Kamera
- Unter Value den RTSP-Stream aus der Zwischenablage einfügen
- Apply drücken um die Einstellungen zu speichern

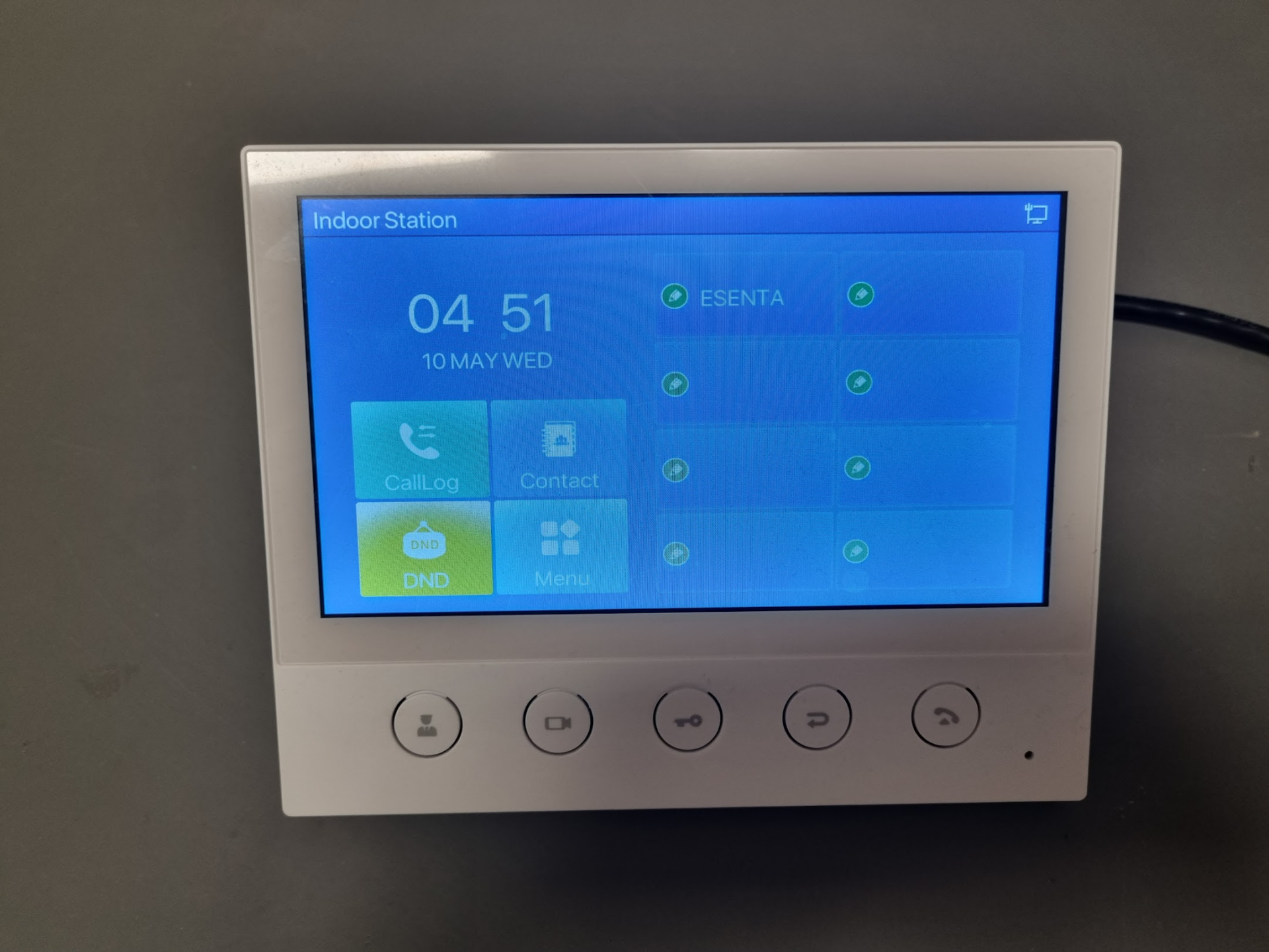

Nun wird beim Betätigen des physischen Kamera-Button auf dem i53W das Kamerabild von ESENTA Sias angezeigt.
Öffnen-Taste belegen
Um den Türöffner anzusteuern, kann die HTTP Relais Schnittstelle von ESENTA Sias verwendet werden.
Dazu wie folgt vorgehen:

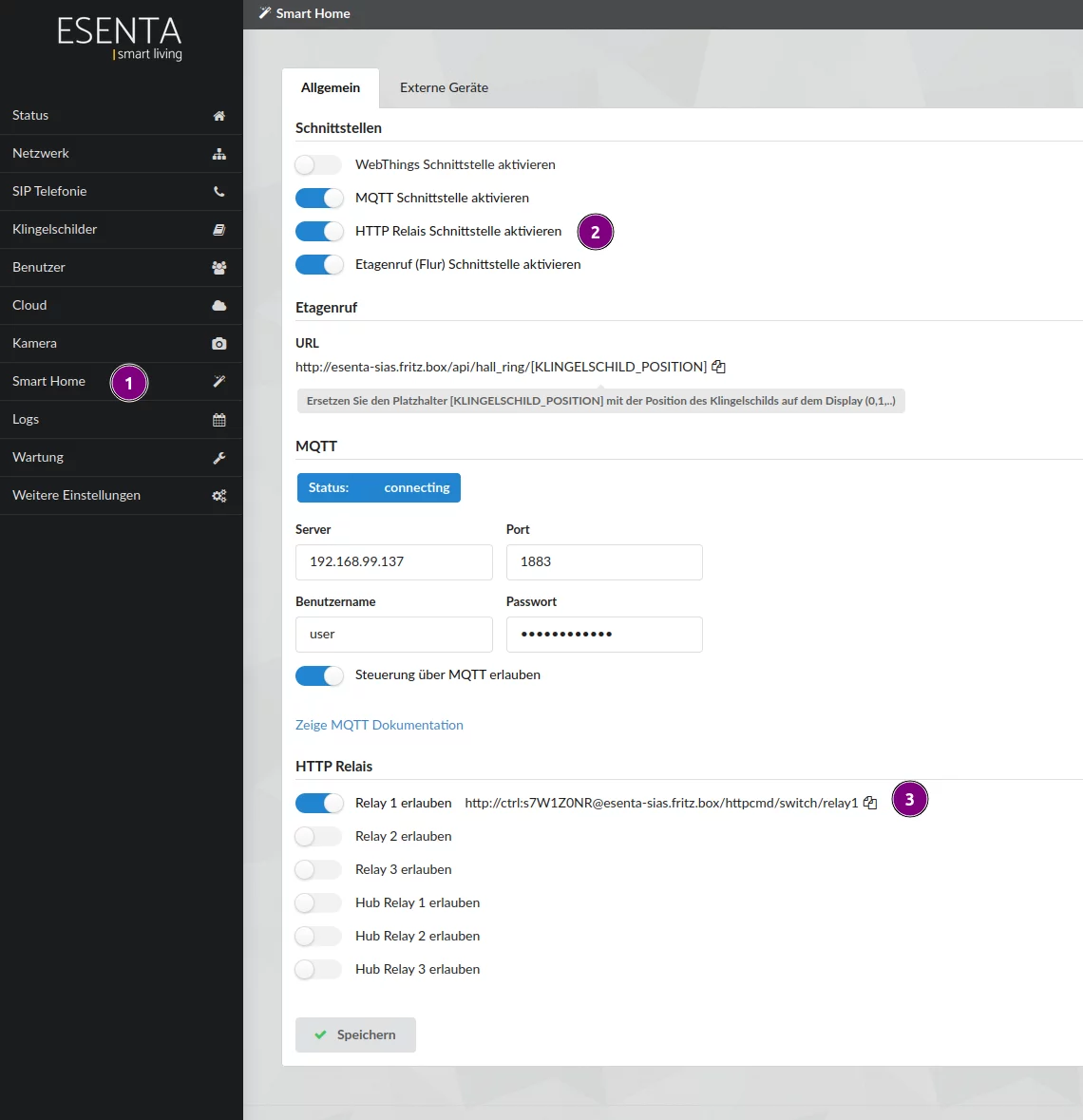

- Unterseite Smart Home aufrufen
- HTTP Relais Schnittstelle aktivieren
- Relais 1 (bzw. das des Türöffners) aktivieren und URL in Zwischenablage kopieren

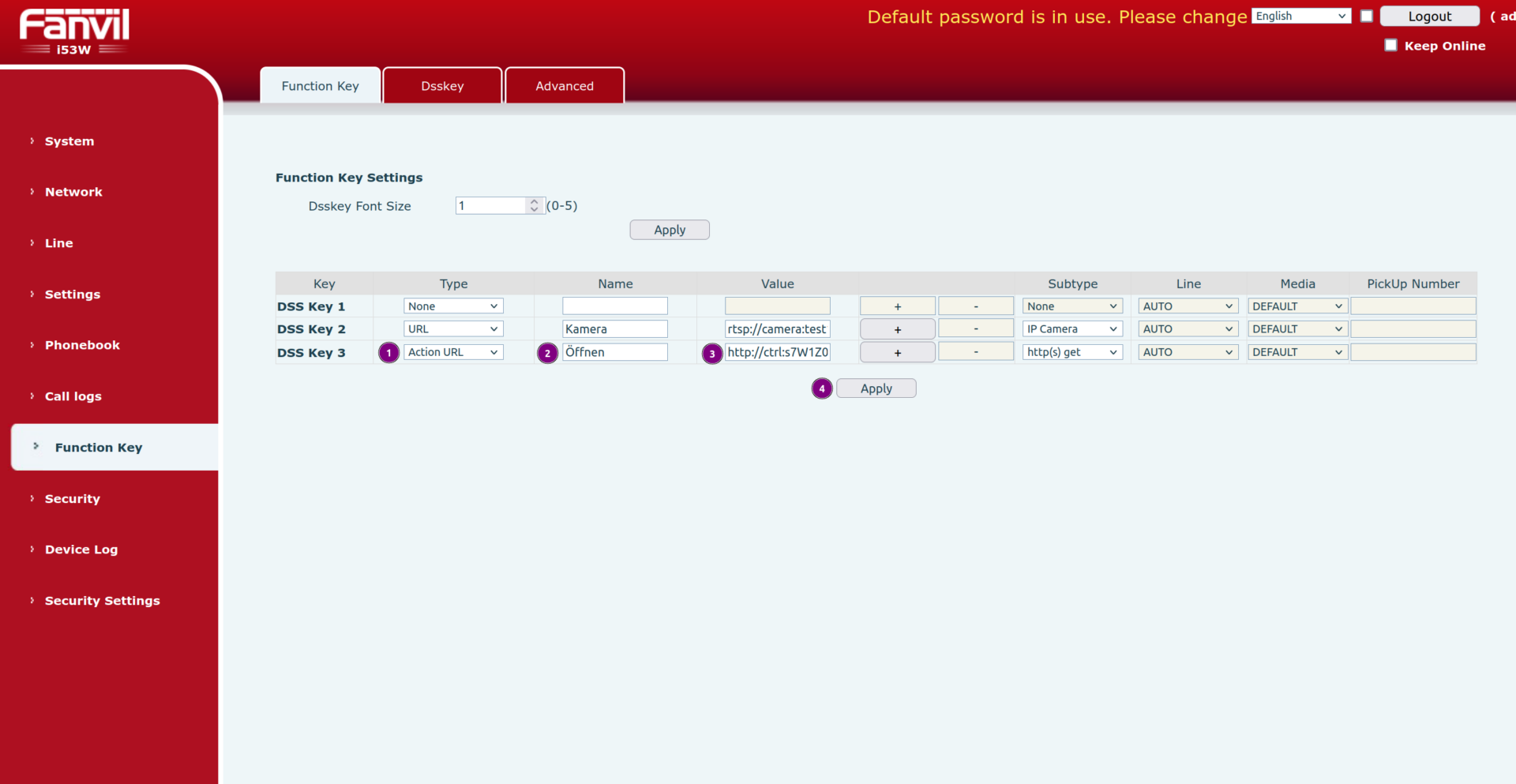

Nun in der Fanvil-Weboberfläche die Unterseite Function Key aufrufen und folgende Schritte durchführen:
- Für DSS Key 3 als Type Action URL auswählen
- Einen Namen festlegen z.b. Öffnen
- Unter Value die HTTP-Relais URL aus der Zwischenablage einfügen
- Apply drücken um die Einstellungen zu speichern
Nun wird beim Betätigen des physischen Schlüssel-Buttons auf dem i53W das entsprechende Relais bzw. der Türöffner durch ESENTA Sias geschaltet.
