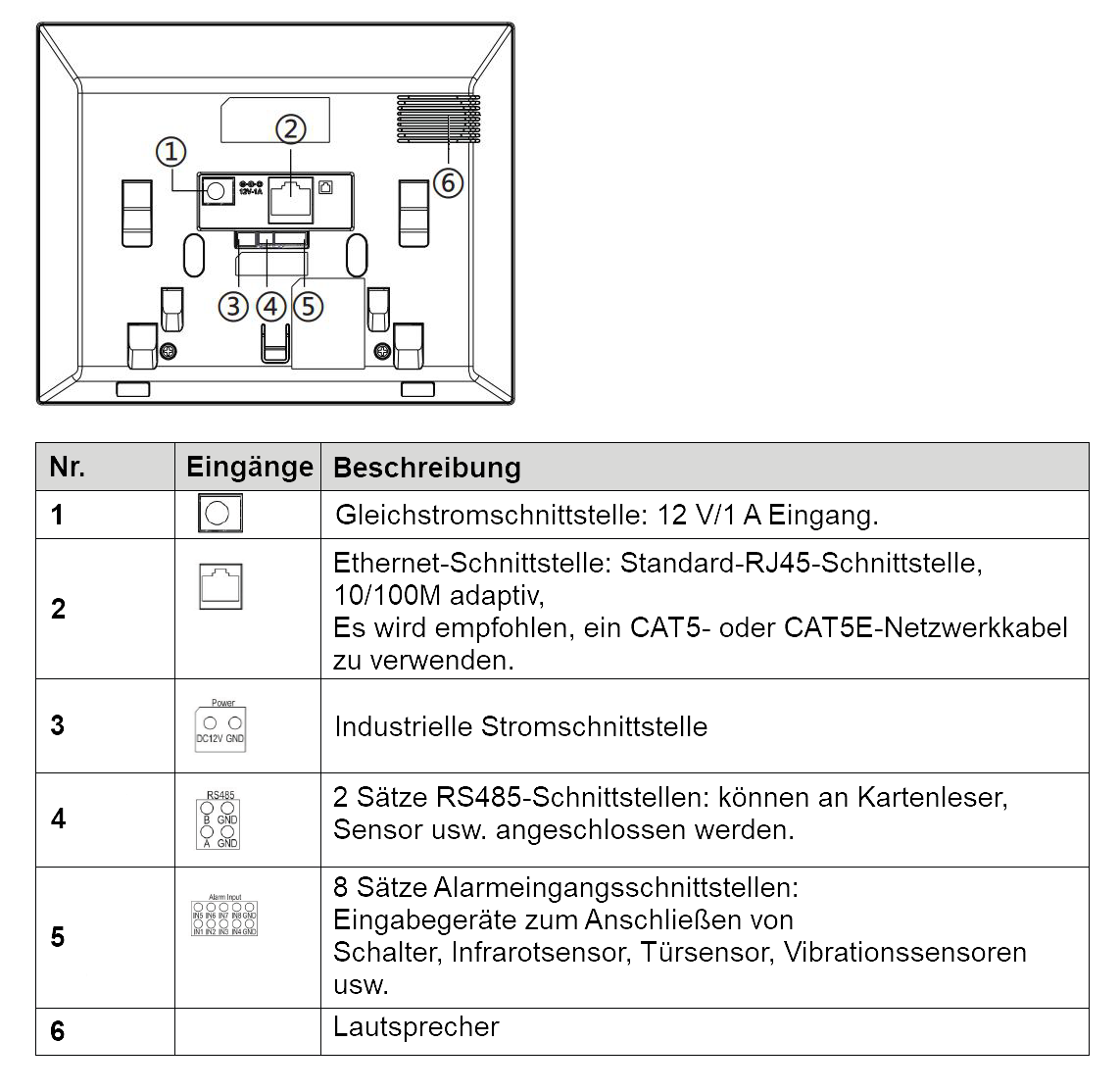

Peripherieanschlussdiagramm
Voraussetzungen
Für den korrekten Betrieb muss auf dem Fanvil i53W mindestens Firmware-Version 2.12.34 installiert sein! Download Firmware-Version 2.12.50 (ZIP vor der Installation entpacken):
i53w-fanvil-release-4908-2.12.50.1.1-krnvlT2025-06-24-17.18.24Herunterladen
Im Fanvil i53W einloggen

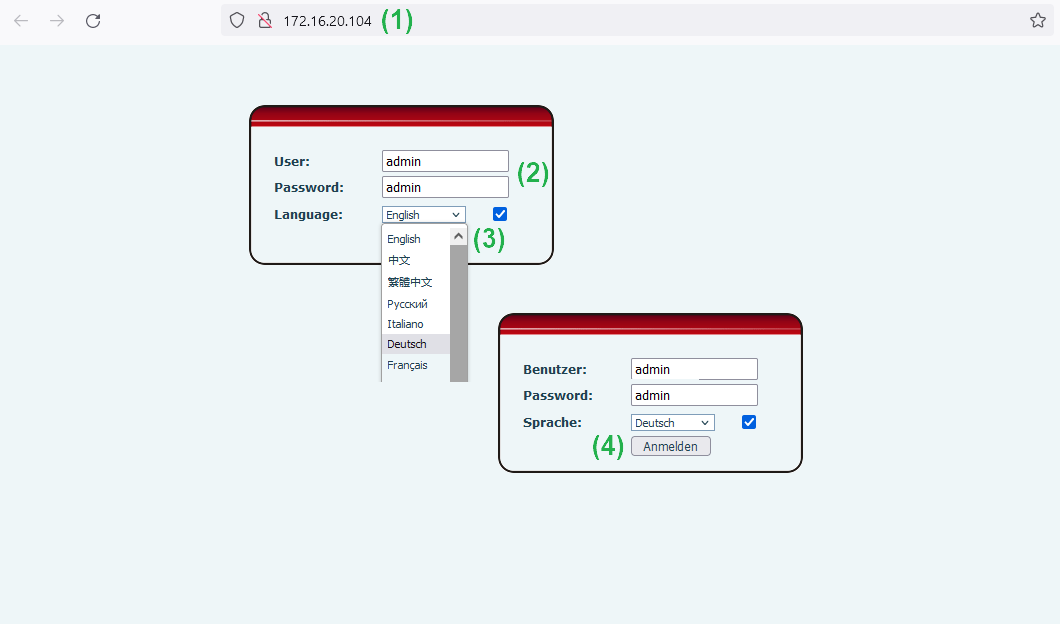

- Rufen Sie das i53W Webinterface über die IP-Adresse des i53W auf.
- Fügen Sie die Zugangsdaten (beides admin) in die Felder ein.
- Wählen Sie die Sprache aus und setzen Sie den Haken.
- Klicken Sie auf Anmelden
Direkt IP Anruf und H264 in Fanvil i53W aktivieren
In dem Webinterfach von der i53W Innenstation, gehen Sie auf

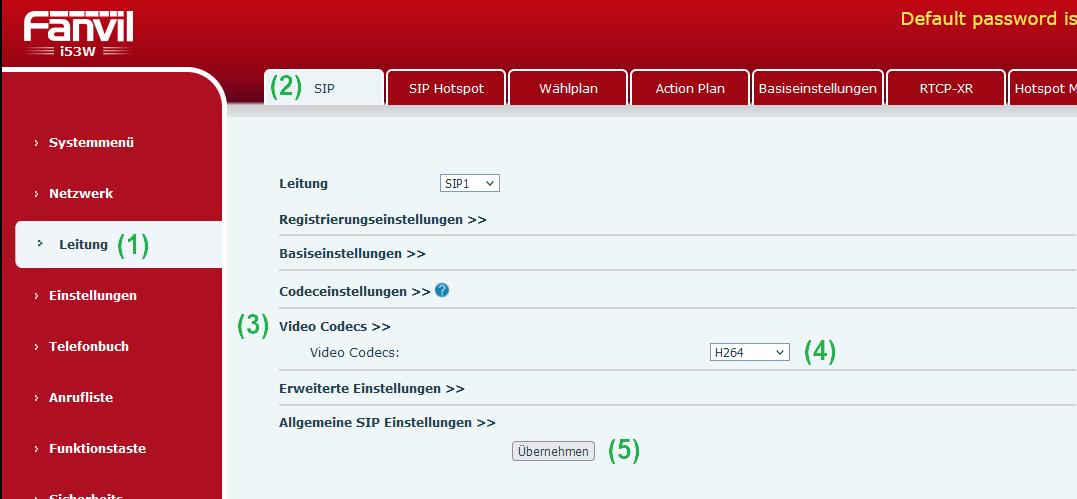

- Leitung
- Reiter: SIP
- Unterpunkt: Video Codecs
- H264 auswählen
- Mit Übernehmen bestätigen.

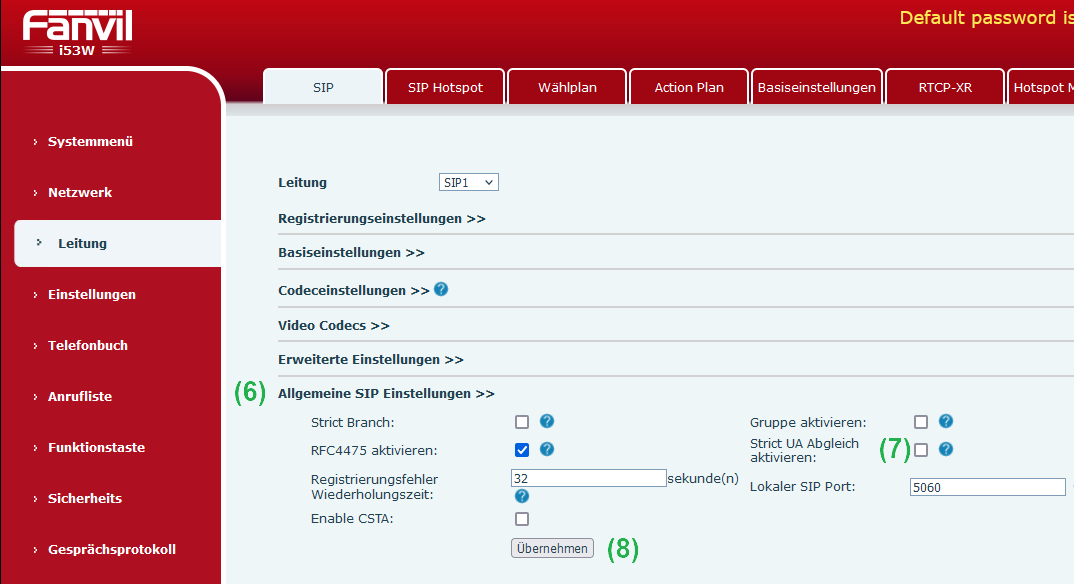

*>>> in demselben Reiter *SIP
- Unterpunkt: Allgemeine SIP Einstellungen
- Deaktivieren die Option „Strict UA Abgleich aktivieren“ den Haken entfernen
- Mit Übernehmen bestätigen.
*>>> in demselben Reiter *SIP

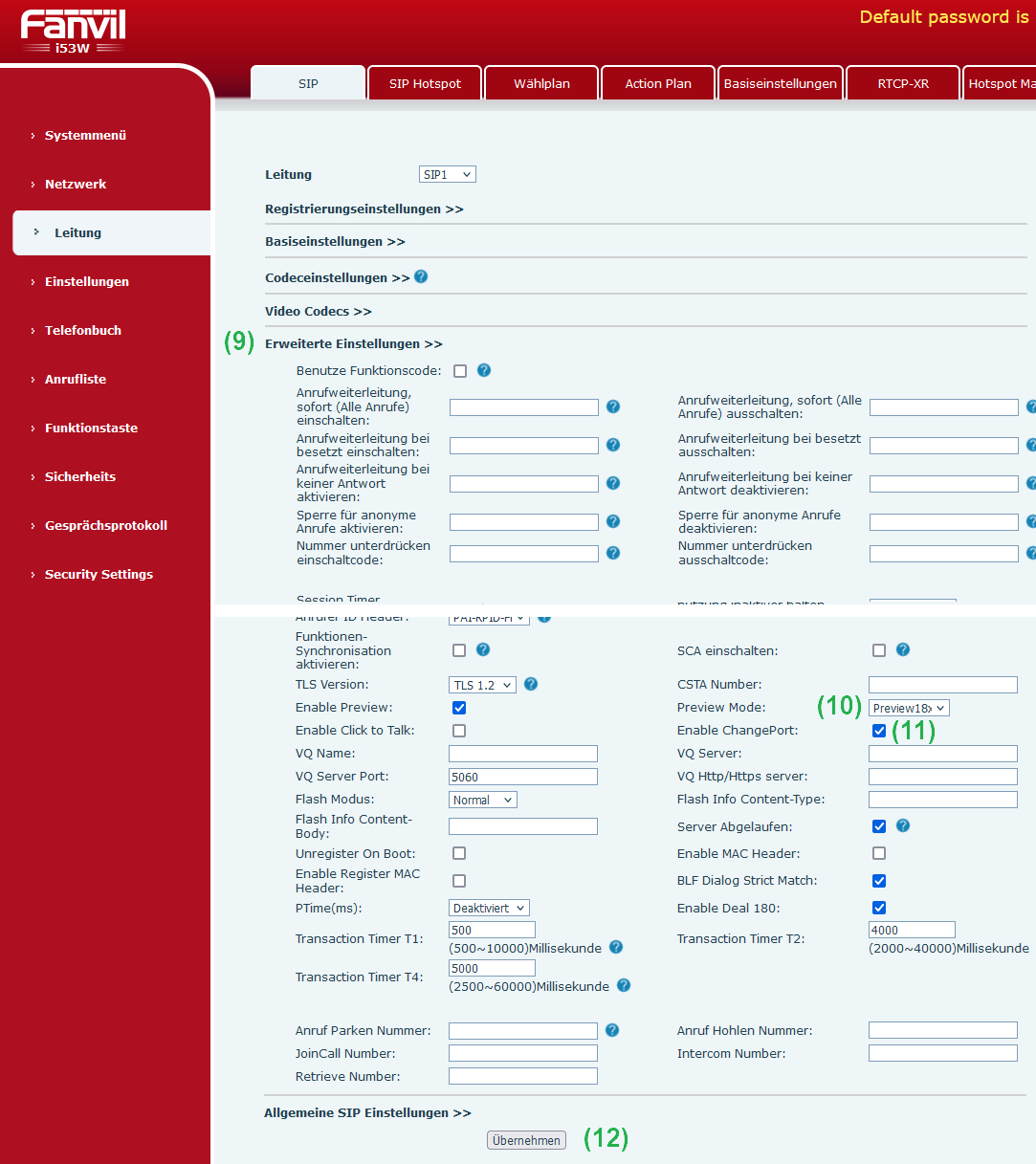

- Unterpunkt: Erweiterte Einstellungen
- Bei Preview Mode: Preview18x auswählen
- BeiEnable ChangePort den Haken setzen
- Mit Übernehmen bestätigen.
Early-Media in ESENTA Sias aktivieren

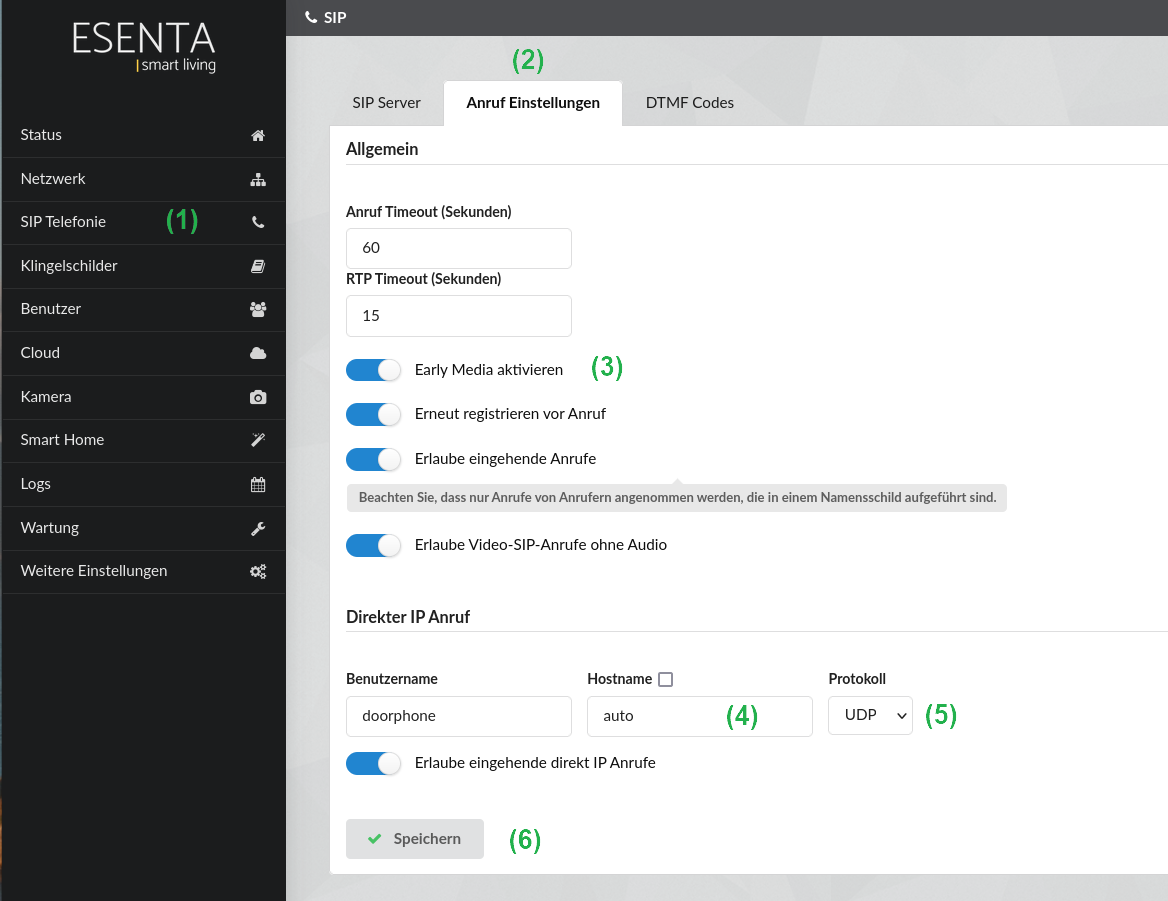

Im ESENTA I SIAS Webinterface, gehen Sie auf
- SIP Telefonie
- Reiter: Anfruf Einstellungen
- Early Media aktivieren
- Bei Direct IP Anruf: Hostname auto auswählen
- Bei Protokoll: UDP auswählen
- Mit Speichern bestätigen.
i53W IP in der Klingeltaste der ESENTA Sias anlegen
In der ESENTA Sias Weboberfläche unter Klingelschilder kann nun ein Klingelschild mit einem Rufziel in der Form sip:[IP von Fanvil i53W] hinterlegt werden:
Im ESENTA I SIAS Webinterface, gehen Sie auf

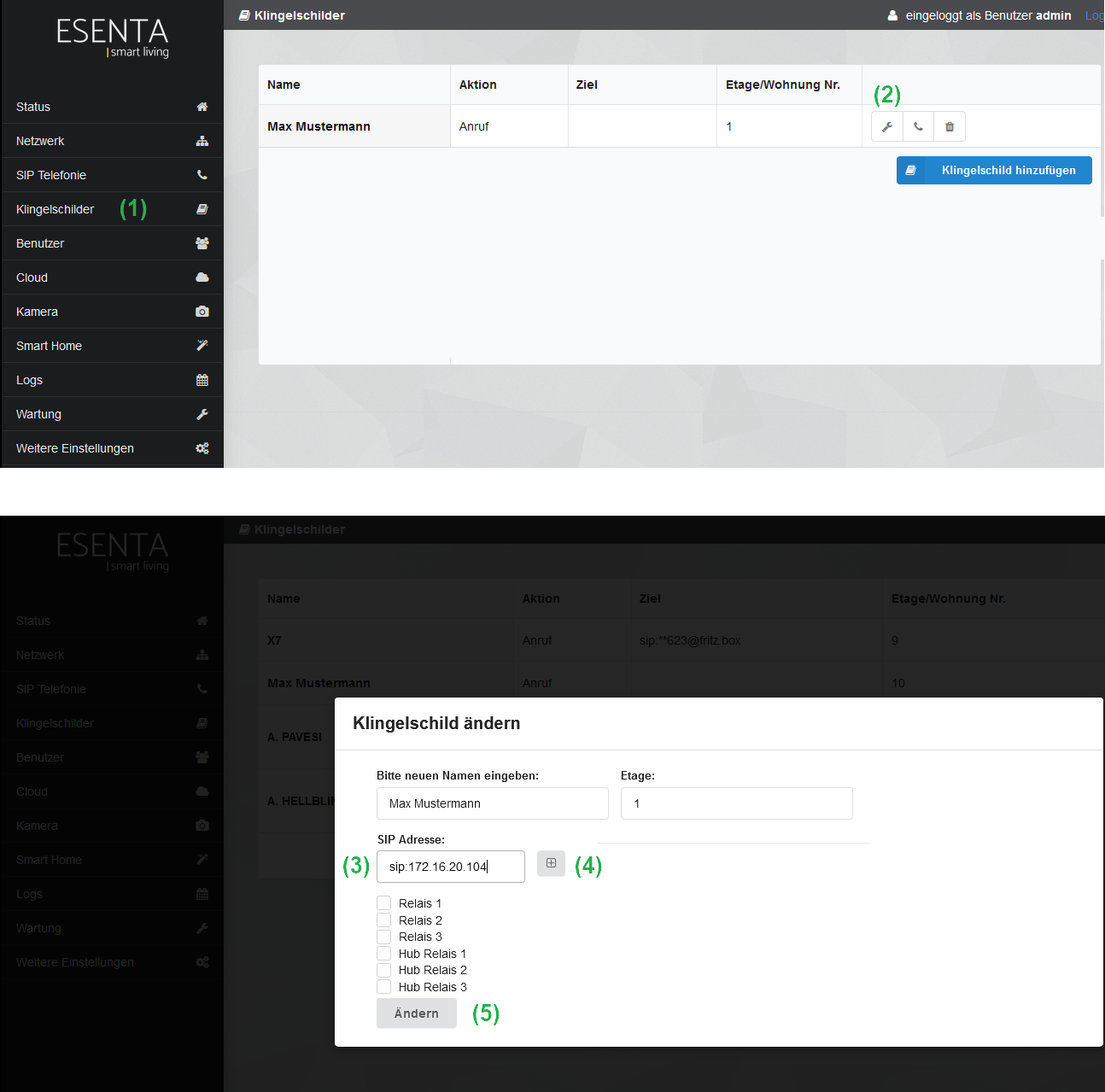

- Klingelschilder
- Gabelschlüssel-Symbol
- In dem Feld „SIP Adresse“ die i53W IP-Adresse wie folgt eintragen: ** sip:**ip-adresse(Beispiel: sip:172.16.20.104)
- Mit dem + Symbol einfügen
- Mit Ändern bestätigen.
Funktion testen: Bei Betätigung der Klingeltaste auf dem Display der ESENTA I SIAS Außenstation, sollte die i53W jetzt klingeln und das Videobild anzeigen.
Programmierung der physische Video-Taste der i53W
Im ESENTA I SIAS Webinterface, gehen Sie auf

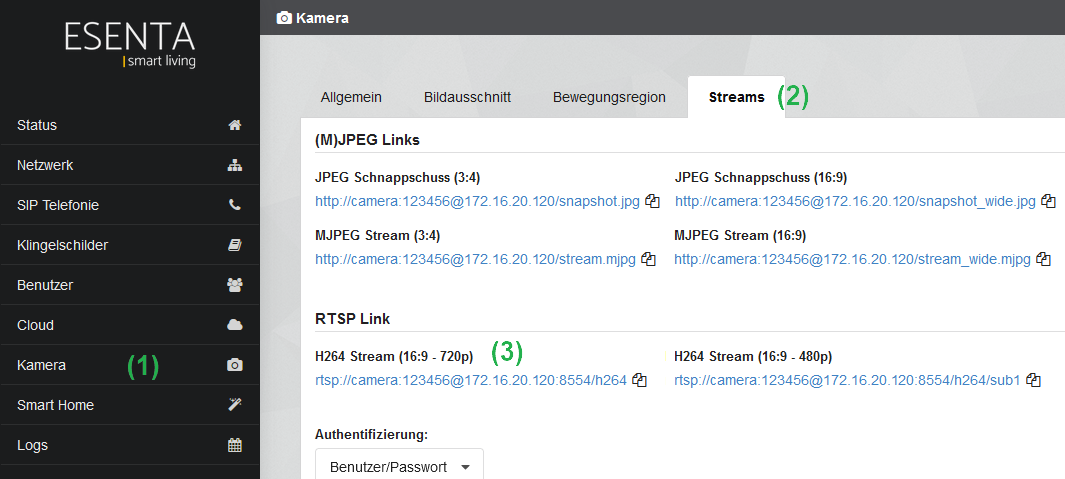

- Kamera
- Stream
- Kopieren Sie den RTSP H264 Stream (16:9 – 720p) Link

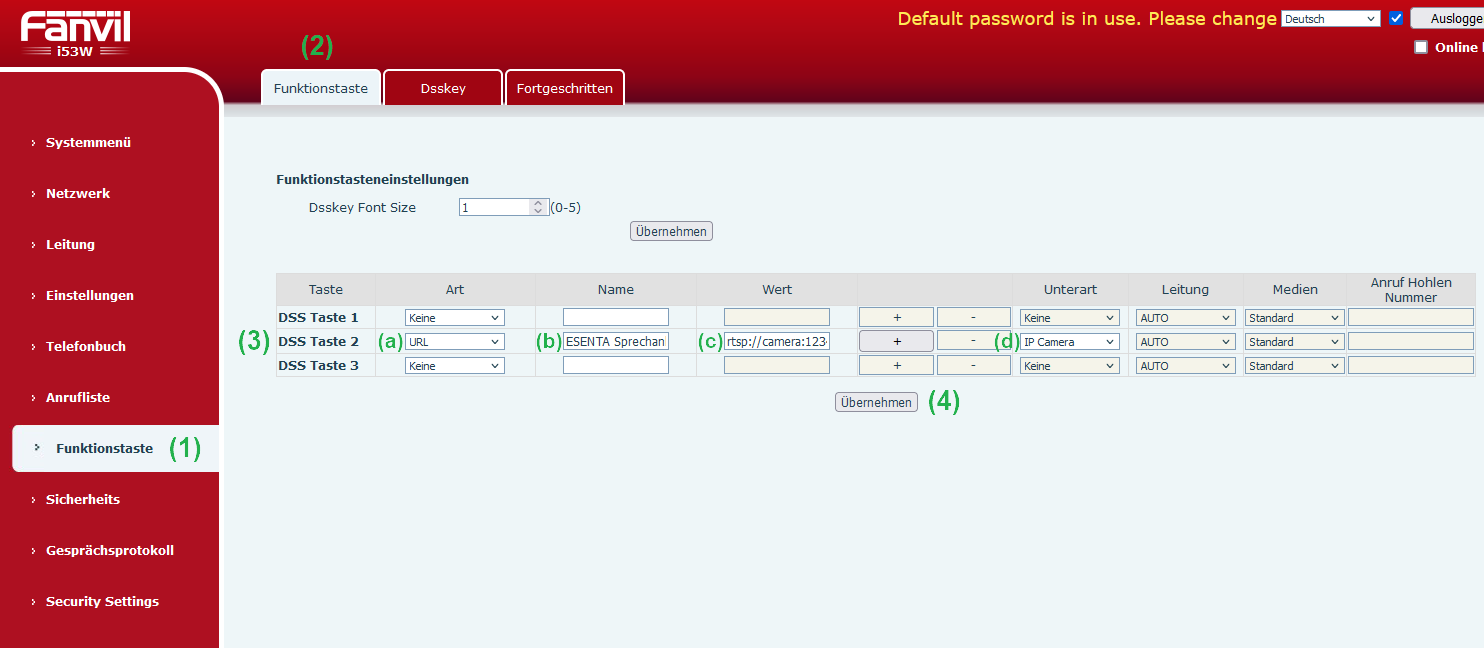

Wechseln Sie in das i53W Webinterface und gehen Sie zu:
- Funktionstasten
- Reiter: Funktionstasten
- In der Zeile: DSS Taste 2
- a) In dem Feld „Art“: URL auswählen
- b) In dem Feld „Name“: ESENTA Sprechanlage eintragen
- c) Im Feld „Wert“: den im ESENTA I SIAS Webinterface zuvor kopierte RTSP-Link einfügen
- d) In dem Feld „Unterart“: IP Camera auswälen
- Mit Übernehmen bestätigen.
Funktion testen: Bei Betätigung der physischen Kamera-Taste auf der i53W, sollte auf dem Display der i53W das Live-Bild der ESENTA I SIAS Außenstation-Kamera angezeigt werden.
OPTIONAL: Falls sich ESENTA I SIAS und die Fanvil i53W Innenstation in unterschiedlichen Subnetzen befinden, muss der „Rtsp Client Work Mode“ im der Fanvil i53W aktiviert werden.
Schritte: Die rtsp.txt Datei über diesen Link:
rtsp.txtKonfigurationsdatei herunterladen
aufrufen und auf Ihrem Computer speichern.
In dem Webinterfach der i53W Innenstation, gehen Sie auf:

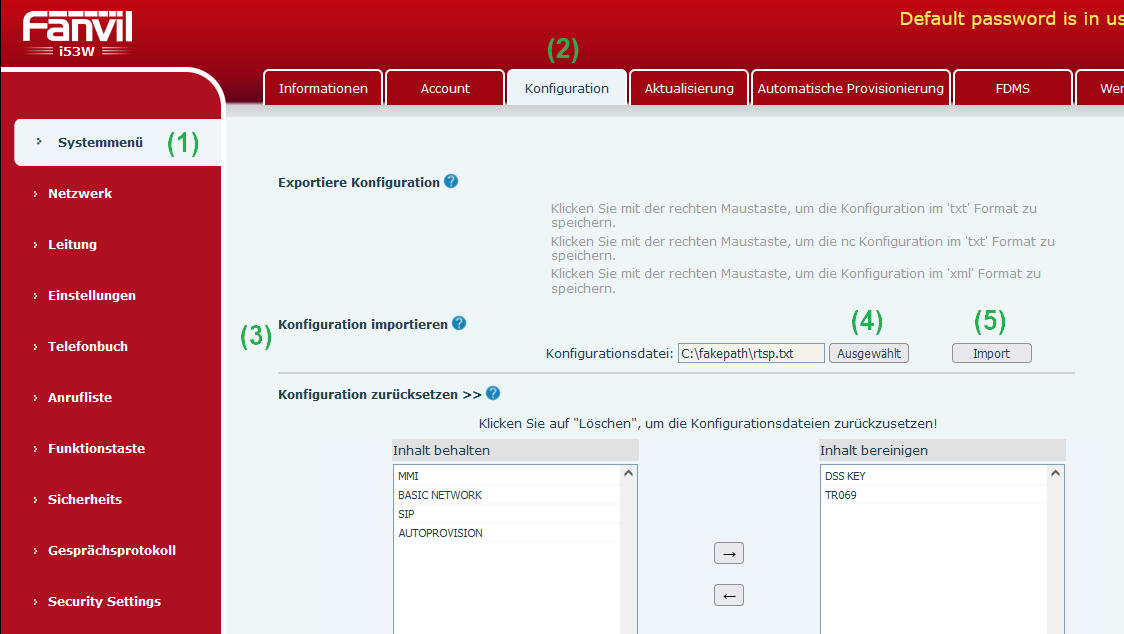

- Systemmenü
- Konfiguration
- In der Zeile: Konfiguration importieren
- Über Auswählen die vorab gespeicherte rtsp.txt Datei importieren
- Mit Import bestätigen.
Programmierung der physische Öffnen-Taste der i53W
Im ESENTA I SIAS Webinterface, gehen Sie auf

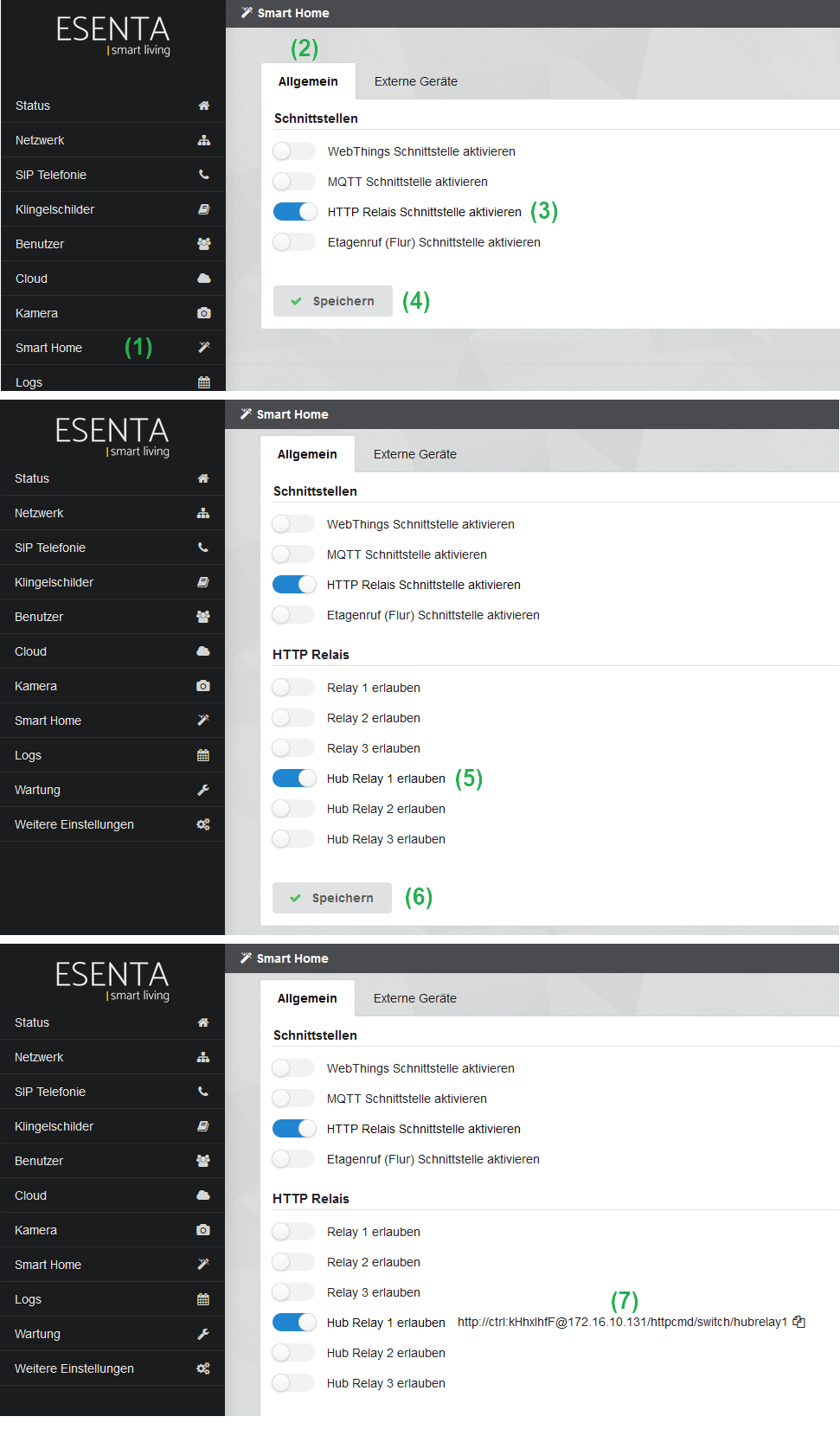

- Smart Home
- Allgemein
- Im Abschnitt „Schnittstellen“: HTTP Relais Schnittstelle aktivieren
- Mit Speichern bestätigen.
- Im Abschnitt „HTTP Relais“: Das Relais aktivieren an das die Tür angeschlossen ist.
- Mit Speichern bestätigen.
- Im Abschnitt „HTTP Relais“: Die Relais-URL inklusive http:// kopieren

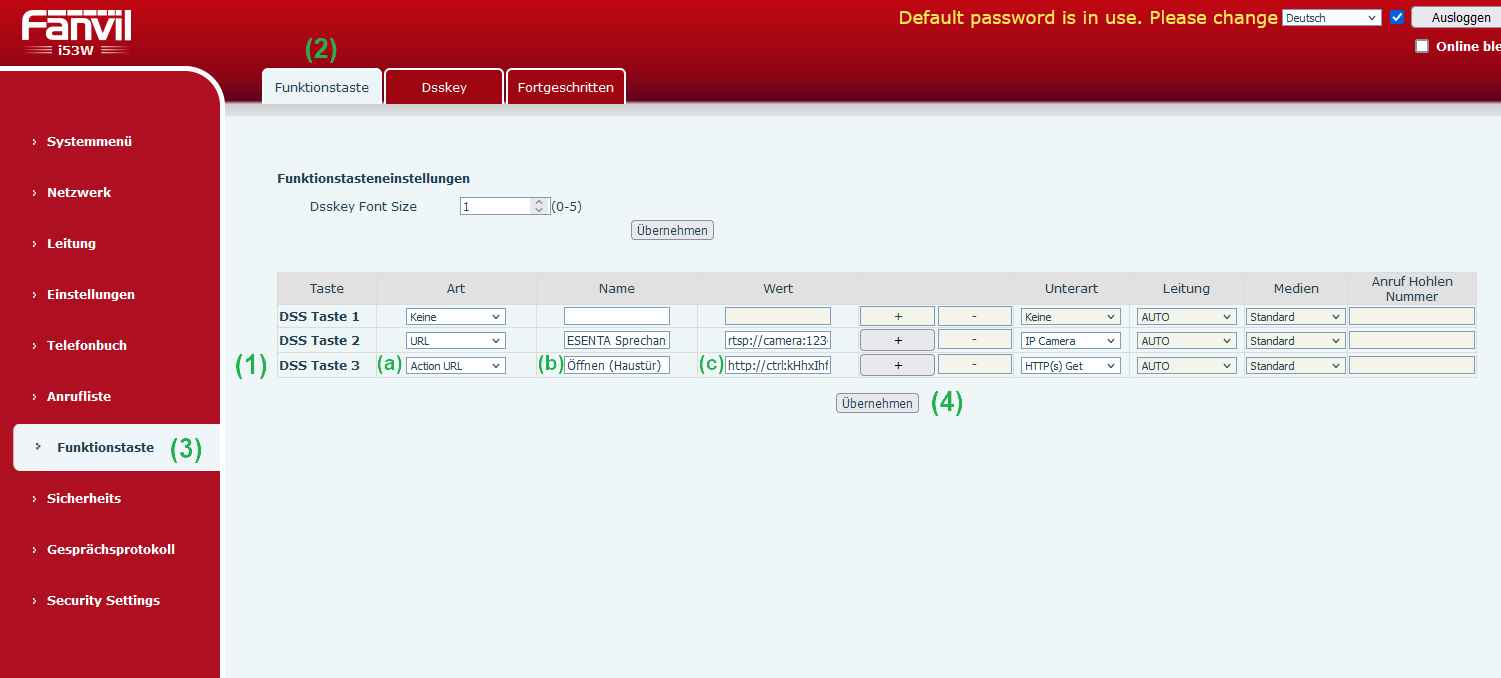

Wechseln Sie in das i53W Webinterface und gehen Sie zu:
- Funktionstasten
- Reiter: Funktionstasten
- In der Zeile: DSS Taste 3
- a) In dem Feld „Art“: Action URL auswählen
- b) In dem Feld „Name“: Öffnen (z. B. Haustür) eintragen
- c) Im Feld „Wert“: die im ESENTA I SIAS Webinterface zuvor kopierte Relais-URL einfügen
- d) In dem Feld „Unterart“: HTTP(s) Get auswälen
- Mit Übernehmen bestätigen.
Funktion testen: Bei Betätigung der physischen Schlüssel-Taste auf der i53W, sollte das entsprechende Relais der ESENTA I SIAS geschaltet bzw. die Tür / Tor geöffnet werden.
Einstellung Datum & Uhrzeit
Wechseln Sie in das i53W Webinterface und gehen Sie zu:

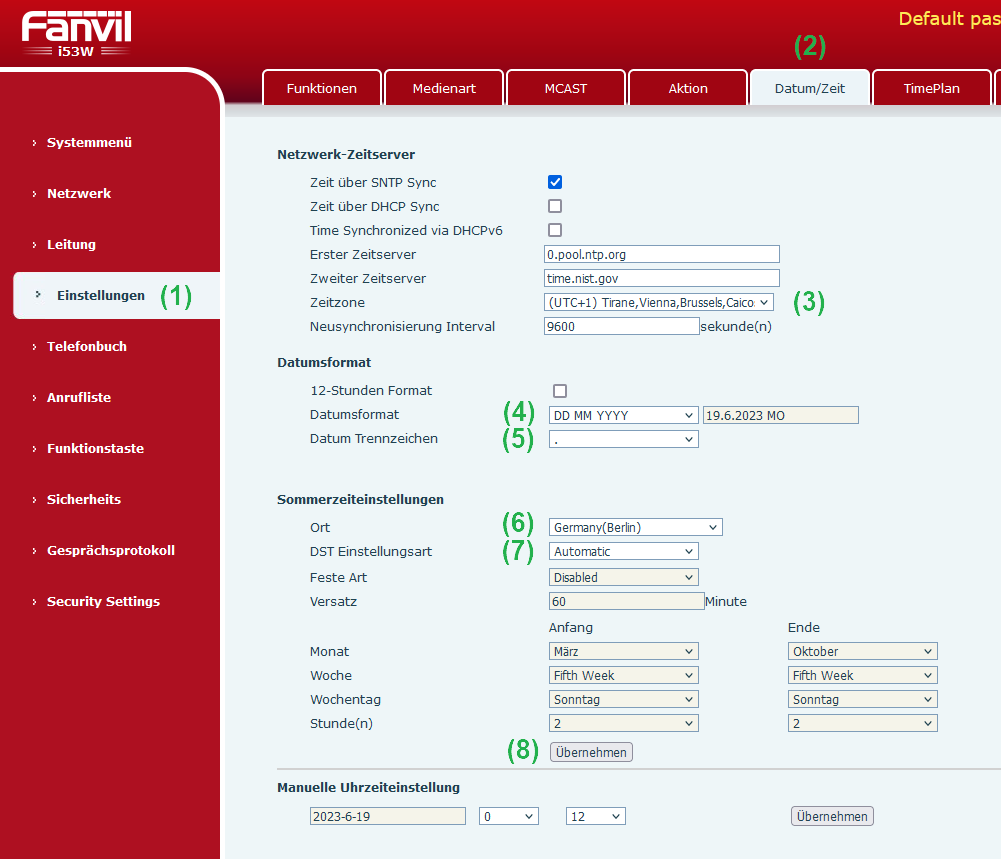

- Einstellungen
- Reiter: Datum/Zeit
- In der Zeile „Zeitzone“: (UTC+1) auswählen
- In der Zeile „Datumsformat“: DD MM YYYY auszählen
- In der Zeile „Datum Trennzeichen“: . auszählen
- In der Zeile „Ort“: Germany(Berlin) auszählen
- In der Zeile „DST Einstellungsart“: Automatic auszählen
- Mit Übernehmen bestätigen.

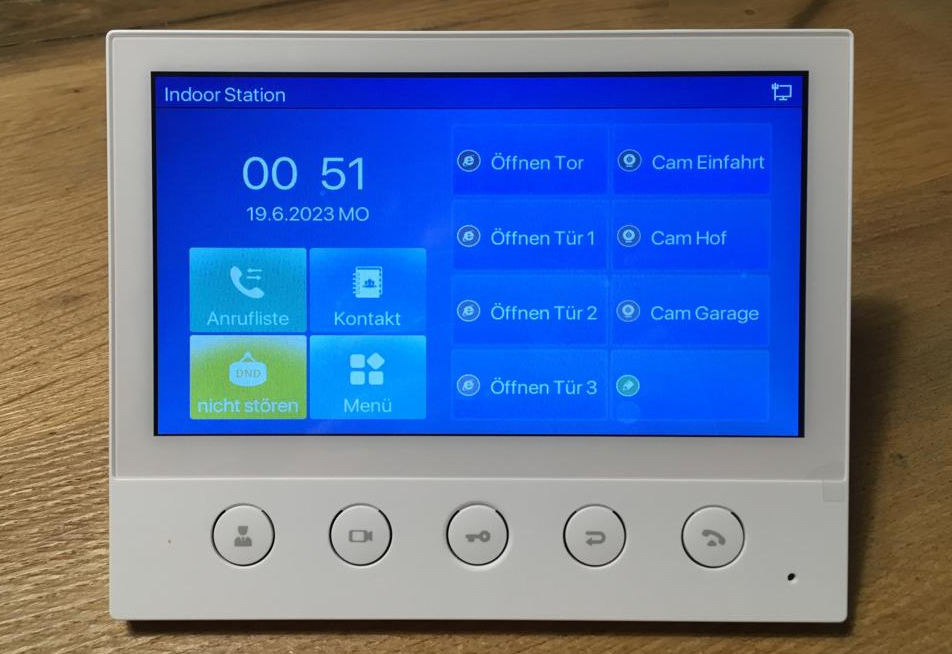

Programmierung der Soft-Keys auf dem Display der i53W

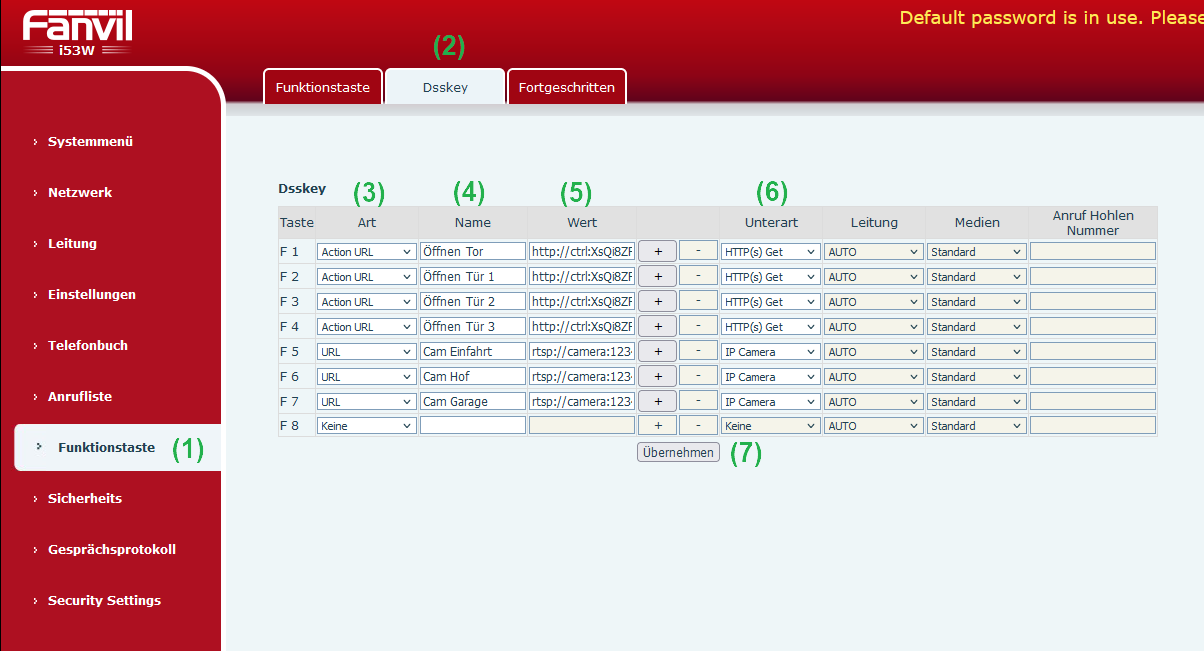

Wechseln Sie in das i53W Webinterface und gehen Sie zu:
- Funktionstasten
- Reiter: Dsskey
- In dem Feld „Art“: Kann die Tastenfunktionsart ausgewählt werden.
- In dem Feld „Name“: Kann die Tastenbeschriftung vorgenommen werden.
- In dem Feld „Wert“: Kann die URL eingetragen werden.
- In dem Feld „Unterart“: Kann die Funktionsunterart ausgewählt werden.
- Alle Änderungen müssen mit Übernehmen bestätigt werden.

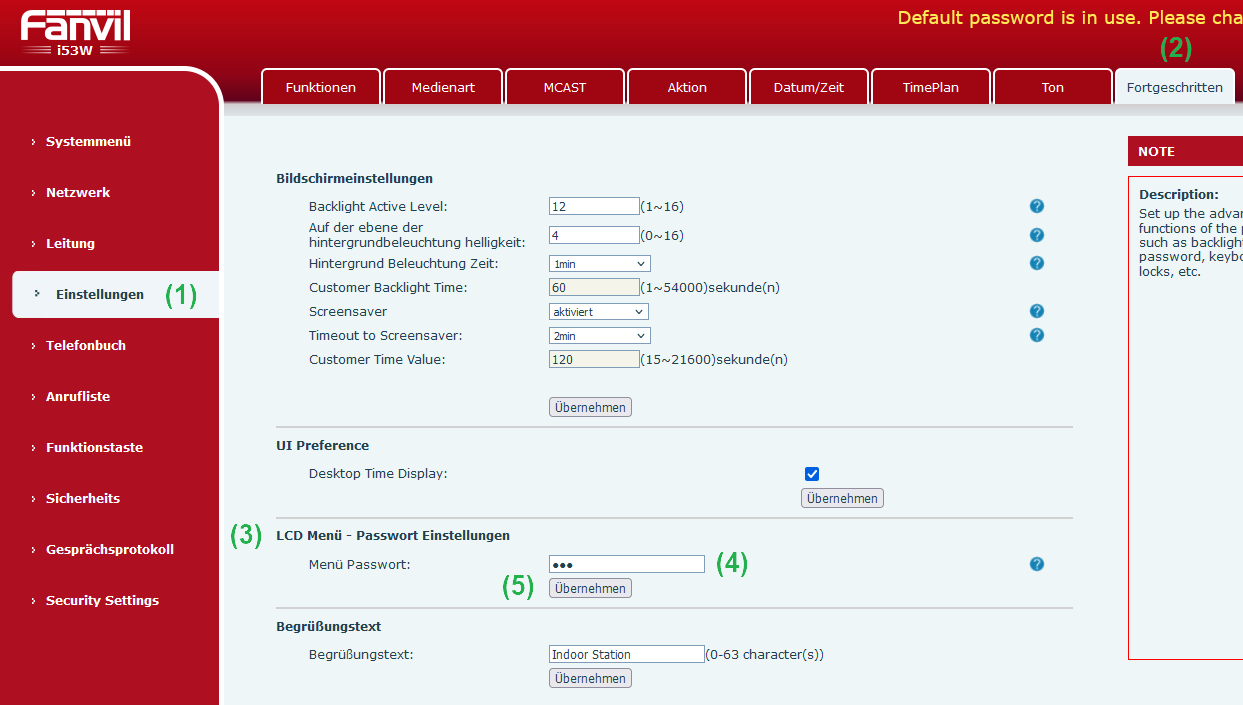

Das LCD Menü-Passwort für „Erweitert“ ändern.
Wechseln Sie in das i53W Webinterface und gehen Sie zu:
- Einstellungen
- Reiter: Fortgeschritten
- Unterpunkt „LCD Menü – Passwort einstellen“
- Im Feld „Menü Passwort“: das neue Passwort eingeben (Werkseinstellung: 123)
- Mit Übernehmen bestätigen.
Etagenruf-Taster an i53W anschließen und einrichten.
Wechseln Sie in das i53W Webinterface und gehen Sie zu:

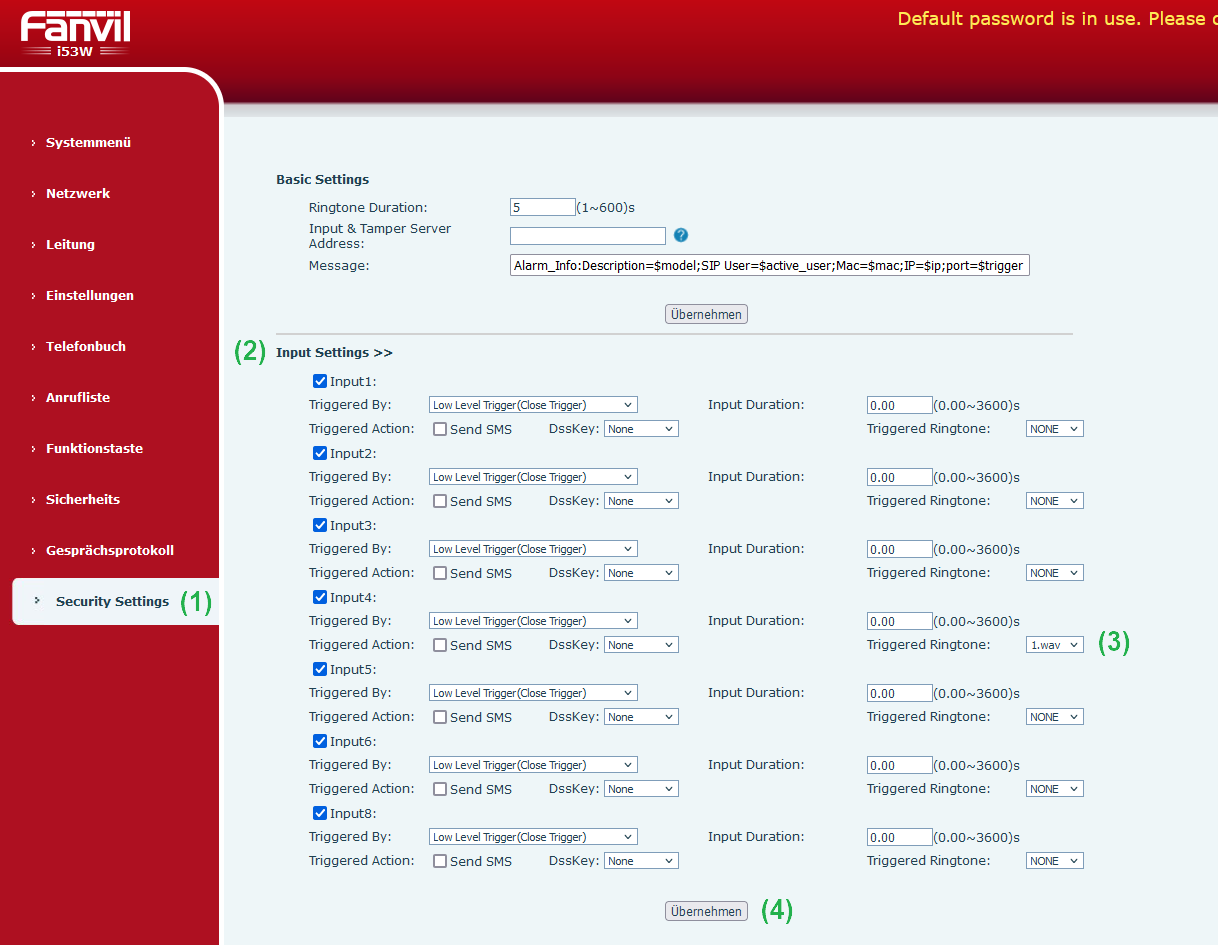

- Security Settings
- Unterpunkt „Input Settings“ aufrufen
- In der Zeile „Input4“ den Klingelton für den Etagenruf auswählen
- Mit Übernehmen bestätigen.

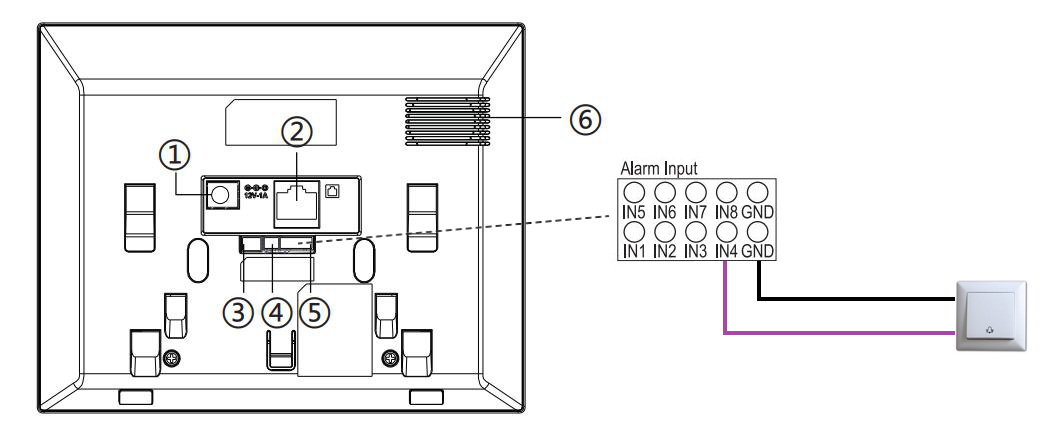

- Den Etagenruf-Taster an die Violette Ader (IN4) und an eine von den Schwarzen (GND) Adern des 10- Poligen Steckers anschließen.
- Den Etagenruf-Taster betätige, jetzt müsste die ausgewählte Melodie an der i53W abgespielt werden (das Display bleibt im Standby)
